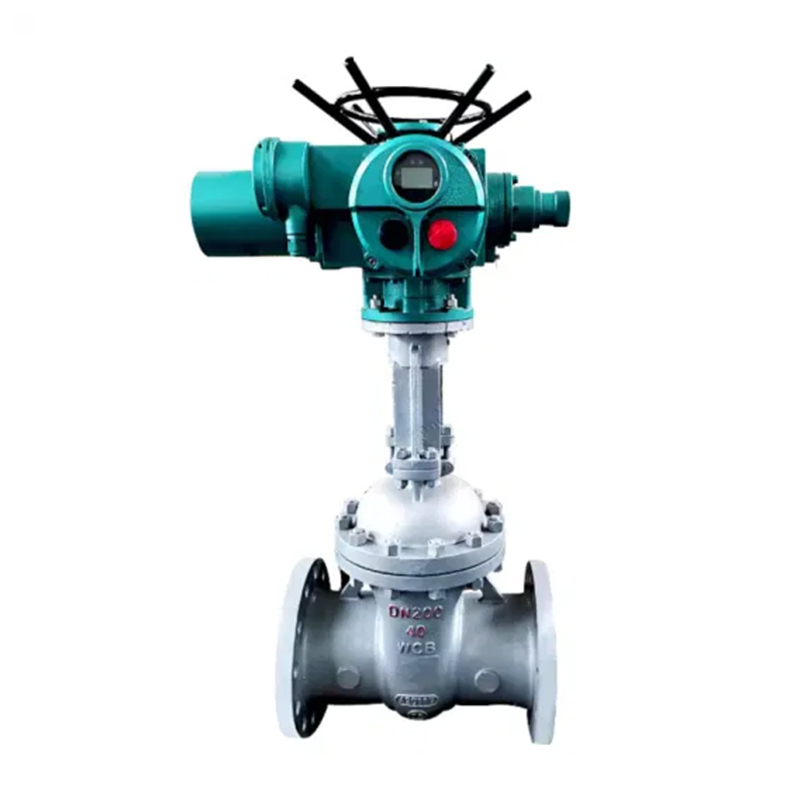

Z941H Electric Gate -venttiili

Pyydä tarjous

Lensensyhyt esittely

Z941H: n sähköporttiventtiiliä käytetään pääasiassa korkean ja keskisuureen paineen liitäntäportin venttiiliin. Se sopii eri järjestelmien putkistoihin öljy-, kemikaali-, vesivoima- ja lämpövoimalaitoksissa nimellispaineella PN1.6 ~ 16,0MPA ja työlämpötila -29ºC ~ 550ºC putkilinjan väliaineiden katkaisemiseksi tai kytkemiseksi. Sovellettavat väliaineet ovat: vesi, öljy, höyry, happo, alkali, ammoniakki, urea, rikkiä sisältävä maakaasu jne. Porttiventtiili voidaan asentaa vaakaputkiin tai pystysuuntaisiin putkistoihin. Yhden ja kaksoisportin venttiilit tulisi asentaa vaakasuoraan putkistoihin, ja käsipyörän tulisi sijaita venttiilin yläpuolella. Sitä ei saa asentaa alaspäin. Porttiventtiilin väliaineen virtaussuunta ei ole rajoitettu. Laippayhteyttä käytetään yleensä, ja hitsausliitäntä käytetään myös erityistilaisuuksissa. Suurten halkaisijan ja korkeapaineisten porttiventtiilien kohdalla avaus- ja sulkemismomentti on suuri. Avaus- ja sulkemismomentin vähentämiseksi ohitusventtiili voidaan asentaa. Ohitusventtiili on asennettu pääportin venttiilin ulkopuolelle. Sen tulo- ja poistoaukko on kytketty pääportin venttiilin molemmille puolille ja ne on kytketty toisiinsa. Ohitusventtiili tulisi avata ennen pääportin venttiilin avaamista. Saavuttuaan venttiiliin, paine -ero ennen pääportin venttiilin porttia ja sen jälkeen vähenee, mikä vähentää pääportin venttiilin avausmomenttia. Ohitusventtiilin halkaisijan valinnan tulisi perustua pääventtiilin halkaisijan ja käyttövaatimuksiin.

Tekninen parametri

Valinnaiset sähkötoimilaitteet	Kytkintyyppi, integraalityyppi, säätötyyppi, älykäs tyyppi
Valinnaiset sähkötoimilaitteet mallit	Valinnainen Z -sarja, AK -sarja
Jännite	AC220V, AC380
Nimellishalkaisija	D -d -dN40mm ~ DN1000mm
Nimellispaine	PN1.0MPA ~ PN6.4MPA
oikea lämpötila	-30 ~ 550ºC
Yhteys	Laippa
Venttiilirunko	Valettu teräs, ruostumaton teräs
Venttiililevymateriaali	Valettu teräs, ruostumaton teräs
Venttiilin istuinvuori	Ppl, rungon materiaali
Sovellettava media	Vesi, öljy, höyry, happo, alkali, ammoniakki, urea, hapan maakaasu jne.

Pääulontataulukko

PN (MPA)	DN (mm)	L	D	D1	D2	b - -	Z-φd
1.6	40	200	145	110	85	16	4-φ18
	50	250	160	115	100	16	4-φ18
	65	265	180	145	120	18	4-φ18
	80	280	195	160	135	20	8-φ18
	100	300	215	180	155	20	8-φ18
	125	325	245	210	185	22	8-φ18
	150	350	280	240	210	24	8-φ23
	200	400	335	295	265	26	12-φ23
	250	450	405	355	320	30	12-φ25
	300	500	460	410	375	30	12-φ25
	350	550	520	470	435	34	16-φ25
	400	600	580	525	485	36	16-φ30
	450	650	640	585	545	40	20-φ30
	500	700	705	650	608	44	20-φ34
	600	800	840	770	718	48	20-φ41
	700	900	910	840	788	50	24-φ41
	800	1000	1020	950	898	52	24-φ41
	900	1100	1120	1050	998	54	28-φ41
	1000	1200	1255	1170	1100	56	28-φ48
	1200	1300	1485	1390	1325	58	32-φ54
2.5	40	200	145	110	85	18	4-φ18
	50	250	160	125	100	20	4-φ18
	65	265	180	145	120	22	8-φ18
	80	280	195	160	135	22	8-φ18
	100	300	230	190	160	24	8-φ23
	125	325	270	220	188	28	8-φ25
	150	350	300	250	218	30	8-φ25
	200	400	360	310	278	34	12-φ25
	250	450	425	370	332	36	12-φ30
	300	500	485	430	390	40	12-φ30
	350	550	550	490	448	44	16-φ34
	400	600	610	550	505	48	16-φ34
	450	650	660	600	555	50	20-φ34
	500	700	730	660	610	52	20-φ41
	600	800	840	770	718	56	20-φ41
	700	900	955	875	815	60	24-φ48
	800	1000	1070	990	930	64	24-φ48
	900	1100	1180	1090	1025	66	28-φ54
	1000	1200	1305	1210	1140	68	28-φ58
	1200	1300	1525	1420	1350	72	32-φ58

PN (MPA)	DN (mm)	L	D	D1	D2	D6	b	Z-φd
4	40	200	145	110	85	76	18	4-φ18
	50	250	160	125	100	88	20	4-φ18
	65	280	180	145	120	110	22	8-φ18
	80	310	195	160	135	121	22	8-φ18
	100	350	230	190	160	150	24	8-φ23
	125	400	270	220	188	176	28	8-φ25
	150	450	300	250	218	204	30	8-φ25
	200	550	375	320	282	260	38	12-φ30
	250	650	445	385	345	313	42	12-φ34
	300	750	510	450	408	364	46	16-φ34
	350	850	570	510	465	422	52	16-φ34
	400	950	655	585	535	474	58	16-φ41
	450	1050	680	610	560	524	60	20-φ41
	500	1150	755	670	612	576	62	20-φ48
	600	1350	890	795	730	678	62	20-φ54
	700	1450	995	900	835	768	68	24-φ54
	800	1650	1135	1030	960	876	76	24-φ58
6.4	40	240	165	125	95	76	24	4-φ23
	50	250	175	135	105	88	26	4-φ23
	65	280	200	160	130	110	28	8-φ23
	80	310	210	170	140	121	30	8-φ23
	100	350	250	200	168	150	32	8-φ25
	125	400	295	240	202	176	36	8-φ30
	150	450	340	280	240	204	38	8-φ34
	200	550	405	345	300	260	44	12-φ34
	250	650	470	400	352	313	48	12-φ41
	300	750	530	460	412	364	54	16-φ41
	350	850	595	525	475	422	60	16-φ41
	400	950	670	585	525	474	66	16-φ48
	450	1050	715	630	570	524	68	20-φ48
	500	1150	800	705	640	576	70	20-φ54
	600	1350	930	820	750	678	76	20-φ58
