| Enimmäismatka | 30 mm, 60 mm, 100 mm |
| Työjännite | AC220V, AC380V, AC24V, DC24 voidaan konfiguroida vakiona, muut jännitteet voidaan valita valinnaiseksi |
| Käyttöopetus | Säädettävä 30%: sta 100%: iin käyttöopetuksesta |
| Hallintasignaali | Vakio 4-20 mA, 0-10 V, kytkin määrä; Valinnainen RS485, langaton (NB, Lora, 4G) |
| Venttiilin asennon palaute | Vakio 4-20 mA, 0-10 V; Valinnainen RS485, Releen palaute, langaton (NB, Lora, 4G) |
| Valvontatarkkuus | 4-20MA oletusarvo 0,5%, säädettävä 0,1%, 0-10 V oletusarvo 1%, säädettävä 1%-20%; 485 bussi alle 0,03% |
| Nollaustoiminto | Vakiosignaalin keskeytyminen, valinnainen virtaus |
| Säätöominaisuudet | Lineaarinen (valinnainen suhteellinen) |
| Matkaympäristö | Automaattinen matkavahvistus tai digitaalinen matkaasetus |
| Työntövoima | 1000N-26000N |
| Tilan näyttö | LED -näytön näyttö |
| Ympäristölämpötila | -20 ~ 70 ℃ |
| Suojataso | IP65 |
| Kuori | Kova alumiini -seos, käyttämällä sähköstaattista ruiskutusta |
Ulkoiset mitat

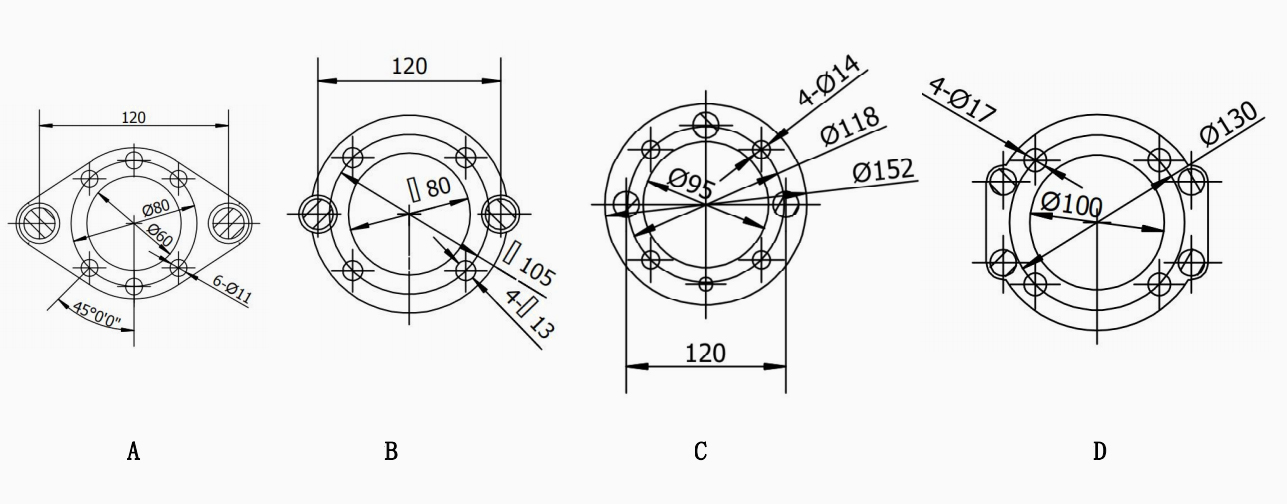

| Yhteyslevy | Matkata | B (venttiilin varren vähimmäiskorkeus) | Venttiilikorvayhteys | Sähkörajapinta | ||||
| Tyyppi | 30 | 95 | M10*1,5 | M16*1,5 | ||||
| B -tyyppi | 60 | 130 | M12*1,25 | |||||
| C -tyyppi | 60 | 130 | M16*1,5 | |||||
| D -tyyppi | 100 | 160 | M20*1,5 | |||||
HUOMAUTUS: Mukauttaminen on saatavana muun tyyppisille yhteyslevyille
| Malli | Enimmäismatka -etäisyys | Työntövoima | Yhteyslevy | Paino | ||||
| ADL310 | 30 | 1000N | Tyyppi A | 12 kg | ||||
| ADL320 | 30 | 2000n | Tyyppi A | |||||
| ADL330 | 30 | 3000N | Tyyppi A | |||||
| ADL350 | 30 | 5000N | Tyyppi A, tyyppi B valinnainen | 12 kg/13 kg | ||||
| ADL365 | 30 | 6500n | Tyyppi A \ b | |||||
| ADL3100 | 30 | 10000n | Tyyppi B | 13,2 kg | ||||
| ADL3160 | 30 | 16000N | Tyyppi C \ D | 25 kg | ||||
| ADL3260 | 30 | 26000N | Tyyppi D | |||||
| ADL630 | 60 | 3000N | Tyyppi A, tyyppi B valinnainen | 13 kg | ||||
| ADL650 | 60 | 5000N | Tyyppi B on valinnainen | |||||
| ADL665 | 60 | 6500n | Tyyppi B, tyyppi C valinnainen | |||||
| ADL6100 | 60 | 10000n | Tyyppi B, tyyppi C valinnainen | |||||
| ADL6160 | 60 | 16000N | Tyyppi C, tyyppi D ovat valinnaisia | 21,5 kg | ||||
| ADL6260 | 60 | 26000N | Tyyppi C, tyyppi D ovat valinnaisia | |||||
| ADL10160 | 100 | 16000N | Tyyppi C, tyyppi D ovat valinnaisia | 25,5 kg | ||||
| ADL10260 | 100 | 26000N | Tyyppi D | |||||
Huomaa: Mukauttaminen on saatavana vähintään 100 matkoille
ADL -sarjan mallikuvaus
Yleiset mallit: DLC310 DLC320 、 DLC330 、 DLC350 、 DLC365 、 DLC3100 、 DLC3160 、 DLC3260 、
DLC630 、 DLC650 、 DLC665 、 DLC6100 、 DLC6160 、 DLC6260 、 DLC10160 、 DLC10260
Huomautuksia:
(1) POIS POIS RESET -toiminto, joka vastaa "F": n lisäämistä mallin jälkeen; Esimerkiksi: DLC330F
(2) 485 Communication/Modbus -protokollatoiminto, joka vastaa "M": tä mallin jälkeen: Esimerkiksi: DLC330M
(3) Palautetoiminnon vaihtaminen, joka vastaa "K": tä mallin jälkeen: Esimerkiksi: DLC330K
(4) Jos kaikki kolme toimintoa ovat mukana: Esimerkiksi: DLC330KMF
