Lensyhyt esittely

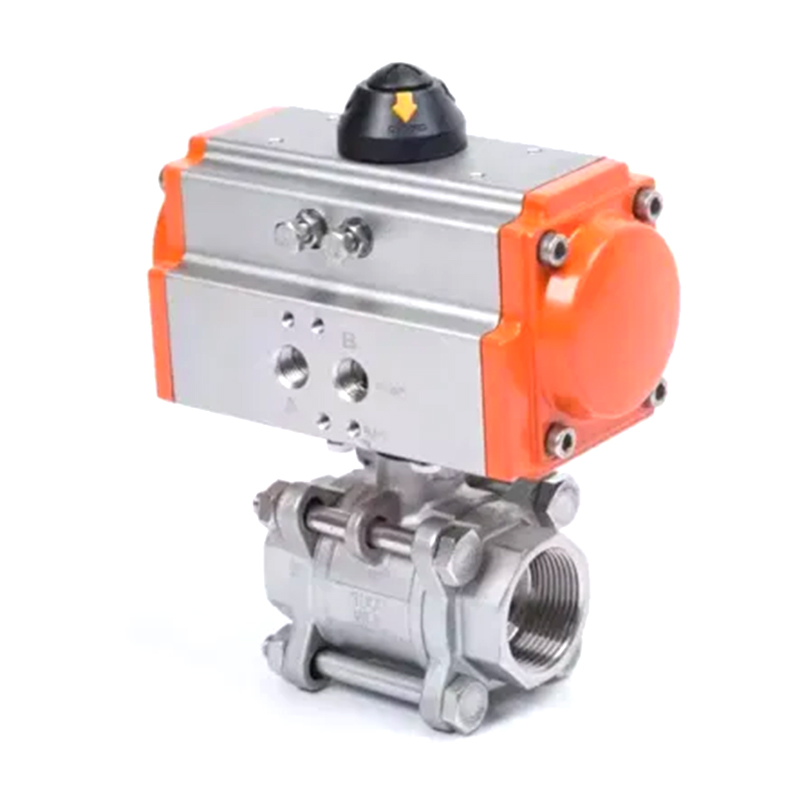

Q611F -pneumaattinen kierteitetty palloventtiili ja takapuolen hitsatut liitäntäventtiilin rungot heitetään käyttämällä Taiwanista tuotettua edistynyttä tekniikkaa kohtuullisella rakenteella ja kaunis ulkonäkö; Venttiilin istuin ottaa elastisen tiivistysrakenteen, joka on luotettava tiivistämisessä ja helppo avata ja sulkea; Venttiilin varsi omaksuu pohja -asennettua rakennetta käänteisen tiivistyksen kanssa, eikä venttiilin varrta huuhdella ulos, kun venttiilikammio paineistetaan epänormaalisti. Kaksiosainen ja kolmiosainen palloventtiilit voidaan kytkeä myös Butt -hitsauksella (BW) ja pistorasiahitsauksella (SW), ja molemmat voidaan varustaa kansainvälisillä standardi -ISO -kiinnitysalustoilla ja lukituslaitteilla. Kolmen kappaleen palloventtiilissä on pieni tilavuus ja se koostuu venttiilin kotelon kolmesta osasta. Se on kiinnitetty keskimmäisen venttiilin rungon ja palloventtiilin väliin molemmista päistä neljällä pidemmällä pultilla. Sen etu on, että ylläpidon ja purkamisen aikana putkilinjojen kierteitä ei tarvitse purkaa, ja neljä pulttia voidaan poistaa suoraan, ja venttiilin rungon keskiosa voidaan poistaa. Sopii pieneen tilavuuteen ja kapeisiin avaruussovelluksiin kevyiden teollisuuden koneissa. Sillä on pieni koko, yksinkertainen sovitus ja suuri virtauskyky, erityisesti tilanteisiin, joissa väliaine on viskoosinen, sisältää hiukkasia ja siinä on kuituominaisuuksia. Pneumaattisia kierteitettyjä palloventtiilejä käytetään laajasti teollisuuden automaattivalvontajärjestelmissä, kuten elintarvikkeiden, ympäristönsuojelu, kevytteollisuus, öljy, paperinvalmistus, kemian tekniikka, opetus- ja tutkimuslaitteet sekä voimat.
Tekninen parametri
| Pneumaattinen toimilaite valinnaiset ominaisuudet | Kaksoisvaikutteinen |
| Pneumaattinen toimilaite valinnaiset mallit | Sarjassa, AW -sarja |
| Solenoidventtiilin jännite | AC110V, AC220V, AC24V, DC24V |
| Ilman lähteen paine | 2Bar-8Bar |
| Nimellishalkaisija | Dn15mm ~ dn100mm |
| Nimellispaine | PN0.1MPA ~ PN1.6MPA |
| Soveltuva lämpötila | PTFE: -30 - 1200 ppl: ≤350ºC Metallitiiviste: ≤4500 |
| Yhteys | Kierre |
| Venttiilirunko | 304, 316, 316L |
| Venttiililevymateriaali | 304, 316, 316L |
| Venttiilin istuinvuori | Ptfe, ppl, metallitiiviste |
| Sovellettava media | Vesi, öljy, happo, viskoosinen neste, lietteen väliaine jne. |
Pääulontataulukko
| DN | L | H | D1 | D2 | |
| mm | tuuma | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2* | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
