Lensyhyt esittely
Q911F: n sähköinen kierrepalloventtiili ja takapuolen hitsatut palloventtiilin rungot heitetään käyttämällä Taiwanista tuotettua edistynyttä tekniikkaa kohtuullisella rakenteella ja kauniilla ulkonäöllä; Venttiilin istuin ottaa elastisen tiivistysrakenteen, joka on luotettava tiivistämisessä ja helppo avata ja sulkea; Venttiilin varsi omaksuu pohja -asennettua rakennetta käänteisen tiivistyksen kanssa, eikä venttiilin varrta huuhdella ulos, kun venttiilikammio paineistetaan epänormaalisti. Kaksiosainen ja kolmiosainen palloventtiilit voidaan kytkeä myös Butt -hitsauksella (BW) ja pistorasiahitsauksella (SW), ja molemmat voidaan varustaa kansainvälisillä standardi -ISO -kiinnitysalustoilla ja lukituslaitteilla. Kolmen kappaleen palloventtiilissä on pieni tilavuus ja se koostuu venttiilin kotelon kolmesta osasta. Se on kiinnitetty keskimmäisen venttiilin rungon ja palloventtiilin väliin molemmista päistä neljällä pidemmällä pultilla. Sen etu on, että ylläpidon ja purkamisen aikana putkilinjojen kierteitä ei tarvitse purkaa, ja neljä pulttia voidaan poistaa suoraan, ja venttiilin rungon keskiosa voidaan poistaa. Sopii pieneen tilavuuteen ja kapeisiin avaruussovelluksiin kevyiden teollisuuden koneissa. Sillä on pieni koko, yksinkertainen sovitus ja korkea virtauskyky, erityisesti tilanteisiin, joissa väliaine on viskoosista, rakeista tai kuituista. Sähköisiä kierteitettyjä palloventtiilejä käytetään laajasti teollisuuden automaattisten valvontajärjestelmien, kuten elintarvikkeiden, ympäristönsuojelun, kevyen teollisuuden, öljy-, paperivalmisteen, kemian tekniikan, opetus- ja tutkimuslaitteen sekä voiman, teollisuudenaloilla.
Tekninen parametri
| Sähkötoimilaitteen valinnaiset ominaisuudet | Kytkentä, integraali, säätö, älykäs |
| Sähkötoimilaitteita on saatavana monissa malleissa | QM, QC, AKQ -sarja |
| Jännite | AC220V, AC110V, AC380, DC12V, DC24V, DC110V |
| Nimellishalkaisija | DN15mm ～ DN100mm |
| Nimellispaine | Pn1.0mpa ~ pn1.6mpa |
| Soveltuva lämpötila | PTEE: -30 - 120 ° C PPL: ≤350 ° C Metallitiiviste: ≤450 ° C |
| Yhteys | Ruuvikierre |
| Rungon materiaali | 304、316、316L |
| Levymateriaali | 304、316、316L |
| Istuinvuori | PTEE, PPL, metallitiivisteet |
| Sovellettava media | Vesi, öljy, hapot, viskoosit nesteet, lietteen väliaineet jne |

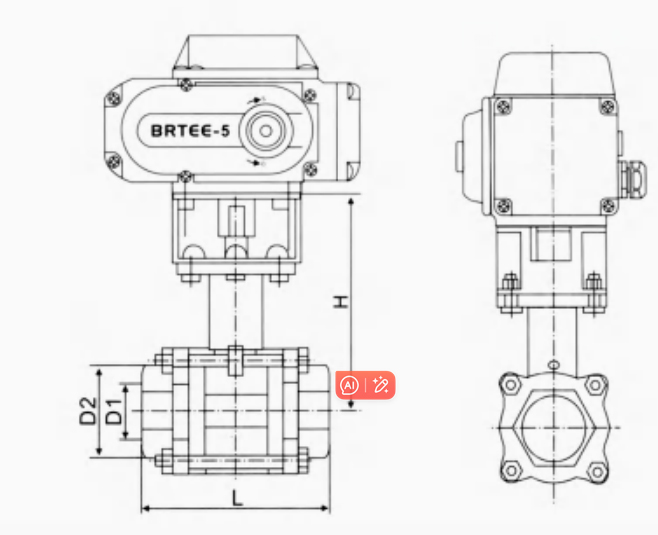

Pääulontataulukko
| DN | L | H | D1 | D2 | |
| mm | tuuma | ||||
| 15 | 1/2 " | 75 | 42 | 15 | 21.8 |
| 20 | 3/4 " | 80 | 49 | 20 | 27.3 |
| 25 | 1 " | 90 | 58.5 | 25 | 34 |
| 32 | 11/4 " | 110 | 63 | 32 | 42.8 |
| 40 | 11/2 " | 120 | 71 | 38 | 48.9 |
| 50 | 2 " | 140 | 78 | 50 | 61.4 |
| 65 | 21/2 " | 185 | 100 | 63.5 | 74 |
| 80 | 3 " | 205 | 109 | 76 | 90 |
| 100 | 4 " | 240 | 140 | 100 | 115.4 |
