Mikä on sisäänpääsyn suojausluokka ja mitä se tarkoittaa?

Tutustu kansainvälisiin suojelusymboleihin, joita käytetään osoittamaan kiinteiden esineiden ja nesteiden sisäänpääsy sähköisissä koteloissa.

Incress Protection -luokitus (tai IP -luokitus) on kansainvälinen standardi (IEC 60529) sähkökoteloiden suojaus- tai tiivistymisasteeseen esineiden, veden, pölyn tai vahingossa tapahtuvien kosketusten sisäänpääsyn kanssa. Tämä standardi vastaa Euroopan standardia EN 60529.

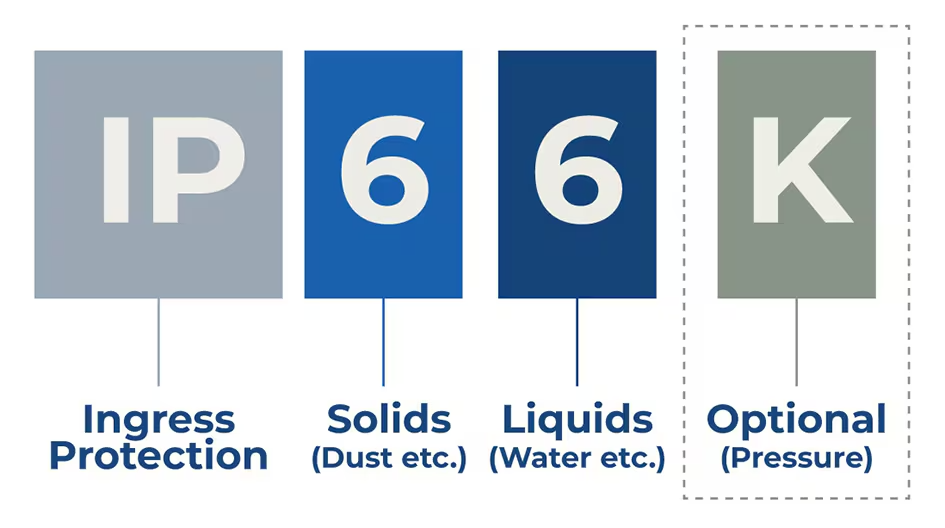

IP -luokitukset koostuvat usein IP -kirjaimista (tunkeutumisen suojaus), jota seuraa kaksi numeroa ja valinnaiset kirjaimet. Nämä kaksi numeroa ja lopullinen kirjain osoittavat seuraavan suojaryhmän.

Ensimmäinen numero kiinteä suojaus

Ensimmäinen numero IP: n jälkeen ilmaisee suljettujen laitteiden varustetun suojan tason kiinteitä vieraita esineitä vastaan ja ihmisen kontaktin vaarallisten osien, kuten johtavien kappaleiden kanssa.

taso

Suojatun objektin koko

Suojelun tehokkuus

X

-

X osoittaa, että määritettystä suojaustasosta ei ole tietoa

N

Ei suojaa

Ei suojattu esineiltä, jotka koskettavat tai tulevat

1

Halkaisija> 50 mm

Esineen suuri pinta -ala

Tahallista kosketusta ei voida estää

2

Halkaisija> 12,5 mm

Sormi tai vastaava esine

3

Halkaisija> 2,5 mm

Työkalut, paksut johdot jne.

4

Halkaisija> 1 mm

Useimmat johdot, ruuvit jne.

5

Estää pölyä

Pölyn sisäänpääsy riittää aiheuttamaan laitteiden vaurioita käytön aikana

Estä kokonaan kosketus

6

pöly-

Ei pölyn sisäänpääsyä

Estä kokonaan kosketus

Toinen numero: Suojaus nesteiltä

Toinen numero koodiluokituksen IP: n jälkeen osoittaa suojatason, jonka vedenpitävä kotelo tarjoaa laitteelle.

taso

Suojattava esineen koko

Suojelun tehokkuus

X

-

X osoittaa, että määritettystä suojaustasosta ei ole tietoa

N

Ei suojaa

Ei voi estää veden sisäänpääsyä

1

Tippuva

Pystysuora

2

Tippuminen kaltevuuteen <15 °

Pystysuora tippuminen, kun kaappi on kallistettu <15 °

3

Vesisuihku

Vesisuihku kulmassa <60o pystysuorasta

4

Roiskuttaa

Suojaa toimilaite vedeltä, joka roiskui koteloon kaikista suunnista

5

Vesisuihku

Suojaa työntötanko vesisuihkulta suuttimelta (6,3 mm) ruiskuttamalla laatikkoa mihinkään suuntaan

6

Voimakas vesisuihku

Suojaa toimilaite voimakkaalta suuttimen vesisuihkeelta (12,5 mm: n suutin) ruiskuttamalla kaapia kohti mistä tahansa suunnasta

7

Upottamisen syvyys jopa 1 miljoonaan

Veden sisäänpääsy väliaikaisen upotuksen aikana (upotussyvyys jopa 1 miljoonaan)

8

Upotussyvyys ylittää 1 miljoonan

Veden tunkeutuminen jatkuvan upotuksen aikana (upotussyvyys ylittää 1 miljoonaa)

9K*

Voimakas korkean lämpötilan vesisuihku

Sulje etäisyys korkea paine ja korkea lämpötilan ruiskutus

*Kaikki testit, jotka on merkitty IPX9: llä kirjaimella 'K', Standard IEC 60529 on määritelty ISO 20653 -standardilla.

® -aktivorit, jotka on merkitty IP66: lla ja IP69K: lla

Teollisuustoimilaitteita käytetään usein ympäristöissä, joissa niihin kohdistuu sekä nesteitä että kiinteitä aineita. Siksi, Kaikki alumiinikotelon toimilaitteet testataan IP66: n ja IP69K: n saavuttamiseksi Arvioinnit, jotka tekevät niistä monipuolisia monille sovelluksille.

IP66 -luokituksella merkityt toimilaitteet ovat täysin suojattuja pölyn sisäänpääsyltä ja vahvoilta vesisuihkuilta mistä tahansa suunnasta. Tämä tekee niistä sopivia ulkokäyttöön muuttuvissa sääolosuhteissa.

Jos sovellus vaatii pesua korkean lämpötilan, korkeapaineisen vesisuihkulla, IP69K on suositeltava suojataso. Tämä on yleinen vaatimus, esimerkiksi maatalouden koneissa, joissa toimilaitteita ei tarvitse peittää tai suojata. Kenttätyön jälkeen toimilaitteet altistuvat usein lialle, lannoitteille ja usein korkeapainepesulle.

IP66

  • Estää kaiken pölyn pääsyn
  • Suojaa toimilaitetta korkeapaineisilta vesisuihkuilta kaikista suunnista

IP69K

  • Estää kaiken pölyn pääsyn
  • Suojaa höyrysuihkun puhdistukselta
