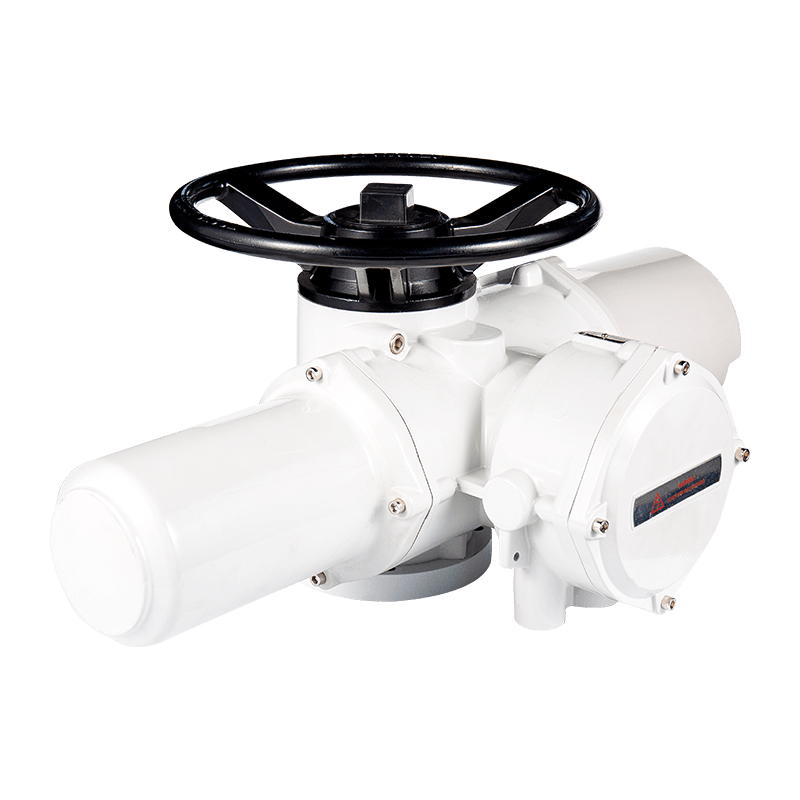

AK, AKZ Multi kääntyy älykäs sähkötoimilaite

Aukema Rotary Intelligent Electric -toimilaitteella on kaksi ohjaustyyppiä: AK -älykäs kytkintyyppi ja AKM älykäs säätötyyppi. Soveltuu maapalloventtiilien, porttiventtiilien, kaasuventtiilien, vesiporttiventtiilien ja muiden venttiilien ohjaamiseen, se on uuden sukupolven venttiilin ohjausasiantuntijoita.

Pyydä tarjous

EräsK, AKZ: n kolmivaiheinen suorituskykytied -d -dot

Malli	Lensähtömomentti (NM)	Lähtönopeus (rpm)	Syöttöjännite (v)	Tehovaiheen numero (pH)	Taajuus (Hz)	Nimellinen voima (KW)	Nimellisvirta (a)	Viitepaino (kg)
AK18	100	18	380	3	50	0.25	0.76	30
		24	380	3	50	0.25	0.76
		36	380	3	50	0.37	1.07
		48	380	3	50	0.37	1.07
	150	18	380	3	50	0.37	1.07
		24	380	3	50	0.37	1.07
		36	380	3	50	0.55	1.54
		48	380	3	50	0.55	1.54
AK25	200	18	380	3	50	0.55	1.54	46
		24	380	3	50	0.75	1.99
		36	380	3	50	1.1	2.8
		48	380	3	50	1.1	2.8
	300	18	380	3	50	0.75	1.99
		24	380	3	50	1.1	2.8
		36	380	3	50	1.5	3.65
		48	380	3	50	1.5	3.65
AK35	500	18	380	3	50	1.5	3.65	69
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
	600	18	380	3	50	1.5	3.65
		24	380	3	50	1.5	3.65
		36	380	3	50	2.2	5.05
		48	380	3	50	2.2	5.05
AK40	900	18	380	3	50	2.2	5.05	190
		24	380	3	50	2.2	5.05
		36	380	3	50	3	6.64
	1200	18	380	3	50	2.2	5.05
		24	380	3	50	3	6.64
		36	380	3	50	4	8.62
AK70	1800	18	380	3	50	4	8.62	200
		24	380	3	50	4	8.62
		36	380	3	50	5.5	11.5
AK90	2500	18	380	3	50	4	8.62	203
		24	380	3	50	5.5	11.5
		36	380	3	50	7.5	15.3
AK95	3000	18	380	3	50	5.5	11.5	205
		24	380	3	50	7.5	15.3
		36	380	3	50	10	19.5

AK: n yksivaiheinen toimilaitteen suorituskykytiedot

Malli	Lähtömomentti (NM)	Lähtönopeus (rpm)	Syöttöjännite (v)	Tehovaiheen numero (pH)	Taajuus (Hz)	Nimellinen voima (KW)	Nimellisvirta (a)	Viitepaino (kg)
AKS18	100	18	220	2	50	0.2	1.7	30
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
	150	18	220	2	50	0.2	1.7
		24	220	2	50	0.2	1.7
		36	220	2	50	0.2	1.7
AKS25	200	18	220	2	50	0.9	6.5	46
		24	220	2	50	0.9	6.5
		36	220	2	50	0.9	6.5
	300	18	220	2	50	1.1	7
		24	220	2	50	1.1	7.7
		36	220	2	50	1.1	7.7

AK, AKZ -toimilaitteen ulkoiset mitat

AK18-40-tyyppi

Toimilaitteen parametrit \ toimilaitteen tekniset tiedot	A	B -	C	D -d -d -d	E	F
AK18	320	425	305	360	270	630
AK25	360	460	330	395	355	750
AK35	420	515	365	400	360	760
AK40	850	785	480	510	480	990

AK70-95-tyyppi

AK, AKZ -toimilaitteen laipan koko

Vääntömomenttityyppinen yhteyskoko (JB2920)

Toimilaitteen parametrit \ toimilaitteen tekniset tiedot	D	D1	D2	di	D2	d	h	hiekka	f	b -
AK18	φ145	Φ120	φ90	φ30	φ45	4-M10	11.5	2	5	23.5
AK25	φ185	φ160	φ125	φ42	φ58	4-M12	10.5	2	5	25
AK35	φ225	φ195	φ150	φ50	φ72	4-M16	14	2	5	24
AK40	φ275	φ235	φ180	φ62	φ82	4-φ22	14	2	5	21
AK70-95	φ330	φ285	φ220	φ72	φ98	4-φ26	16	2	6	30

Push Type -yhteyskoko (GB12222)

Toimilaitteen parametrit \ toimilaitteen tekniset tiedot	Laipan numero	D	D1	D2 (F8)	f	D (Max)	d	L	n	α
AK18	F10	125	102	70	3	T28	M10	40	4	45 °
AK25	F14	175	140	100	4	T36	M16	55
AK35	F16	210	165	130	5	T44	M20	70
AK40	F25	300	254	200		T60	M16	90	8	22,5 °
AK70-95	F30	350	298	230		T70	M20	110	8	22,5 °

AK: n ja AKZ: n johdotusliittimien vertailukaavio

Terminaalilohko sarjanumero	Päätelohkon määritelmä	Terminaalilohko sarjanumero	Päätelohkon nimi	Terminaalilohko sarjanumero	Päätelohkon nimi
	Maadoitus (maadoitus)	16	S7 Hold Rele 1 pää*	31
1	380VAC1 **	17	S7 Hold Relay 2*	32
2	380VAC2 **	18	S8 Hold Rele 1 pää*	33	Kauko -sammutus
3	380VAC3 **	19	S8 Hold Rele 2 -päätteet*	34	Pidä/pysähtyä
4	DC -virtalähde 0 V (24 V DC-virtalähde "-" Lähtö)	20	S9 Hold Relay 1 pää*	35	Avoinna etäisesti
4	DC -virtalähde 0 V (24 V DC-virtalähde "-" Lähtö)	21	S9 Hold Relay 2 -päätteet*	36
5	DC -virtalähde 24V (24 V DC -virtalähde "" Lähtö)	22	4-20MA Venttiilin sijaintipalautevirran lähtö	37	Manuaalinen/automaattinen korkeajännite Yleinen puoli*
5	DC -virtalähde 24V (24 V DC -virtalähde "" Lähtö)	23	4-20 mA venttiilin aseman palautevirran lähtö-	38	Etäjännitettä*
6	S1 -releen pää 1 (avoin paikallaan)	24		39	Manuaalinen/automaattinen matalan jännitteen yhteinen puoli*
7	S1 -rele 2 päät (avoinna paikoillaan)	25	Hätätoimet (ESD)	40	S6 -rele yhteinen pääte (vikahälytys)
8	S2 -rele 1 päät (pois käytöstä)	26	4-20 mA venttiilin asennon ohjausvirtatulo	41	S6 -releen pää 1 (vikahälytys)
9	S2 -rele 2 päät (paikoillaan)	27	4-20 mA venttiilin asennon ohjausvirta-	42	S6 -relepääte 2 (vikahälytys)
10	S3 -relepääte 1 (avoin vääntömomentti)	28	Manuaalinen/automaattinen signaalin valitsin	43
11	S3 -relepääte 2 (avoin vääntömomentti)	29	S10 Hold Rele 1 pää*
12	S4 -rele 1 pää (vääntömomentti)	30	S10 Hold Relay 2 -liittimet*
13	S4 -rele 2 päät (vääntömomentti)	Varoittaa! Ennen kuin yhdistät virtalähteen, katso sähkötoimilaitteen nimellisjännitearvo. Kun virtalähde on kolmivaiheinen 380 V , Kytke nro 1.2.3 -pääte ja kun virtalähde on yksivaiheinen 220 V, kytke nro 1.2 -pääte.
14	S5 -rele 1 pää (kenttä/kaukosäädin)
15	S5 -rele 2 päät (kenttä/kaukosäädin)

AK: n johdotuskaapelin sisääntulon koon määritykset: Keskimmäinen sisääntulo on NPT1-puoli, ja molemmin puolin olevat kaksi sisääntuloporttia ovat NPT1.
Neljä kolmivaiheista (380 VAC/50Hz) tehopäällyste ja kolme yksivaiheista (220 VAC/50Hz) tehotehitteet M5: n määritelmällä. Signaaliterminaaleja on yhteensä 43, M4: n määritelmällä.
Älykäs kytkintyyppi: 3-ytiminen virtajohto; Ohjauslanka 3-ytiminen; 15 Ydinsignaalikaapeli.
Huomaa: Jos joudut laajentamaan enemmän tilan ilmaisimen yhteystietoja tai väyläohjausta ja sinulla on erityisvaatimuksia, ota yhteyttä toimittajaan tai yritykseemme.3333
